取样式超声波相控阵

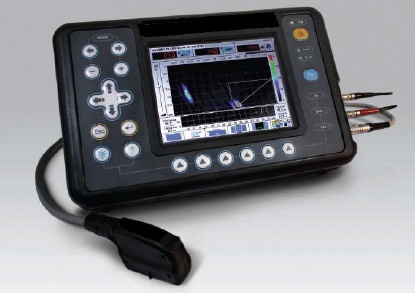

SPA System (Sampling Phased Array System)是一台多用途之携带式超音波探伤仪,对于金属和塑料检测,有数字聚焦数组和断层数据处理。
是一台简易使用之超音波探伤仪,用来解决金属和塑料之超音波缺陷测量问题。提供了一个快速、方便,并能精确地寻找缺陷,由于能可视化对象之内部结构,与传统探伤仪比较,实时成像部份更容易说明所收到的讯息。

优点
快速和有效率
能快速和有效率地寻找在金属、塑料和复合材料之焊接接头缺陷,并提供详细结果。
能可视化对象之内部结构,实时成像部份每秒25次画面更新率。
在没有交叉扫描下,沿焊接接头进行超声波探伤检测,由于在长距离数字聚焦和扫描,减少了准备近焊接面的时间,增加了控制力。
提供了显示器上的高更新率,在焊接点的扫描速度可达到50 mm/s。

数据易说明
1. 物件内部结构的可视化,横截面(B-断层扫描)以图形和真实影像形式实时呈现,有真实尺度的长度和深度,使更容易了解所收到的讯息。
2. 宽范围内图像放大:从250mm到5mm到全屏幕。
3. 自动和手动讯号水平测量和缺陷的位置及尺寸。
4. 能测量到真实的缺陷尺寸。
5. 在屏幕上排列在不连续缺陷的影像距离。

真实性的控制
1. 在探伤仪断层操作基础下是以数字聚焦方式(DFA),接收断层扫描,聚焦在每个点的交叉部份,确保了在整个可视化区域有最佳空间分辨率和高灵敏度,也有高控制力。
2. 提供不同类型的不连续缺陷灵敏度。
3. 显示图像垂直方向的缺陷。

容易调整和使用
1. 简易和方便主选单(MENU)的主要设定,有效选择和设定每个对象之工作参数。
2. 主要设定和参数有热键钮的直觉接口可使操作者快速上手。
3. 任何等级的专家可使用这套系统,包括那些未受过初步训练者。
4. 可更换DFAs超音波设备。

普遍和可携带
1. 能同时在断层扫描模式(B-SCAN)和典型的探伤仪模式下运作。
2. 小尺寸。
3. 仪器重量:仅1.9 kg。
4. 易更换锂电池,可工作8小时。
5. 大彩色显示器可呈现交叉的图形影像,缺陷位置和信号水平测量。
6. 具保护的外壳和免手提之带子,使该设备在难以达到的的地方方便操作仪器。
7. 仪器的操作温度范围从–10°С到 +55°С,可在户内和严峻的户外条件下使用。
8. 写入的断层扫描和回波讯号可在计算机上检视无需特殊软件。
9. 从仪器检索数据之特殊软件,可进一步处理,并以断层扫描和回波讯号形式呈现。

操作特色
1. 在断层扫描模式下有A-SCAN功能允许可视化A-Scan脉冲讯号,绘制控制线的横截面,确认缺陷的深度和找到进口角的坐标。当切换到FLAW DETECTOR模式,能够正确且快速地选择单一探头。
2. 测量讯号水平和定义在断层扫描每个点的反射的坐标。
3. 设定标尺和与DFA相关连可视化区域位置。
4. 两个完全可调整2D,自动定义缺陷坐标。
5. 提示设定断层扫描对比。
6. 选择彩色伽玛。
7. 针对特殊的对象,成形,储存和选择设定组态。
8. 纪录和从内存检测断层扫描和回波信号。
9. 由标准样本半自动灵敏度校准。
10. 2D系统的空间灵敏度调整(spatial sensitivity adjustment-SSA)允许搜寻和估算较小的缺陷,沿着对象的整个厚度,也能够正确地估算缺陷的尺寸。
11. 控制反射系统的三个等级估算:?Search-control-flaw?有断层扫描颜色等级影像水平和与支持水平自动比对。


操作模式

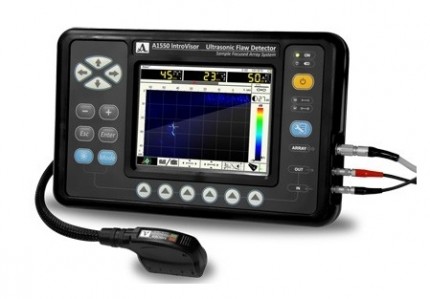

А1550 IntroVisor 有两个主要的操作模式,针对每个特别的对象可快速切换到控制参数设定组态:
断层扫描模式(TOMOGRAPH mode)
提供与DFA工作和实时断层扫描图像。当在断层扫描模式(tomograph mode)操作下,不仅在屏幕上可看到断层扫描图像(B-Scan),还可以看到技术讯息包含光标,数字指示…等。
在侦测到缺陷后,以下的方法是有机会估算他们真实或相等的尺寸:藉由缺陷影像典型(与控制反射信号的振幅比较)和直接点测量。

缺陷侦测模式(FLAW DETECTOR mode)
允许仪器在典型决陷侦测下使用一般和角度探头工作。在此情况下,讯号被显示在A-Scan模式。
在此模式下仪器拥有所有功能,现代化数字探伤仪(内建DSC-图,清除增益和DAC-曲线,数字多层监控系统,程序化探头脉冲…等)。
此模式可正确的估算缺陷大小,根据积极指导方针和超声波控制方法。

设定功能
选择和应用到参数及工作组态。
针对不同对象,能够创造和储存数个工作组态。可命名对象和技术参数,在进行量测前,能轻易地从内存选取。

数字聚焦数组类型与断层扫描一起使用
与SPA System使用DFAs,能在不同领域使用:
1. М9060 4.0V0R40X10CL - 16个组件纵波DFA有中心频率4 MHz ,±30°。用来测量金属和塑料结构主体。
2. М9065 4.0V60R40X10CS - 16个组件横波DFA有中心频率4 MHz和从30°到80°视野。用来测量焊接点(包含 austenitic)。此DFA的特色是没有一个大的折射棱镜角。
DFAs的结构允许改变超音波模块直到他们磨损。
用户可改变已退化超音波模块,无需额外操作,能进行超声波控制不需停下来,可增加效率。
针对不同管径,能更换超音波模块,可解决超音波控制的频谱问题。

数字聚焦数组独具特色
可使用不同类型的波:
- 横波是用来测量焊接点,检视超音波角度涵盖全部范围,使用在典型的超音波检测方法。
- 纵波是用来测量金属的主体。
DFAs可与传统探头相称,可进行近焊接区域测量。
可改变DFA超音波模块。
可快速切换不同DFA类型。
移动DFA沿者焊接点,在没有横波扫描,所受的大光圈和虚拟扫描侧重于大的距离,大大缩短了近焊接区域准备时间,提高测量的效率。

参数 数值
显示器大小 256 х 256
影像阶段 0.1 - 2.0mm
操作频率 1.0;1.8;2.5;4.0;5.0;7.5;10.0 MHz
超音波范围 1,000 – 10,000 m/s
放大范围 0 - 80 dB
放大阶段 1, 6, 10 dB
显示器尺寸和类型 5.7" TFT
显示器分辨率 640 х 480
电源供应器 锂电池
电池电压 11.2V
电池操作时间 8小时
主机尺寸 258 х 164 х 110 mm
主机重量 1.9 kg
操作温度 -10...+55 °C
