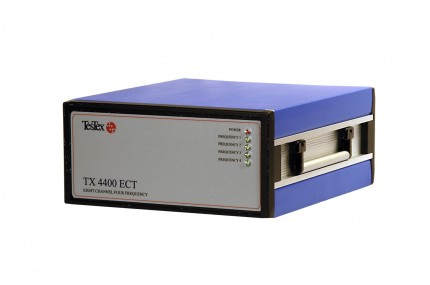

TX-4400  高精度高速度换热管涡流检测仪
TesTex的TX-4400 ECT检测系统以涡电流技术为基础,能快速且准确地检测非铁磁性金属管道I.D.内表面。透过在发射模式中同时使用四种频率,本系统能检测如:I.D.内表面或O.D.外表面点蚀、挡板切割、侵蚀、蒸汽腐蚀、一般墙损变薄等等,本系统能检测并量化缺陷大小。本系统亦对每个频率有微分与绝对响应,本系统内建参考讯号,无须使用参考探头即可生成一个绝对讯号。本系统之实时混合功能,能抑止支撑板或挡板讯号。

TX-4400系统同时采用DSP与FPGA技术来提升性能,同时保持低成本与体积小之优点。TX-4400采用简易配置与USB插孔,能适用于任何以Windows为基础的计算机或笔记本电脑相连。所有数据皆会保存,用于数据分析与处理,作为未来检测与趋势分析。

技术规格
电子基础 以数据化DSP / FPGA为基础
频率 同时使用4种频率
电压消耗 最高15VA
线路电压 110 / 220 VAC(自动调节)
50/60 Hz或12 VDC
尺寸 长11英寸(279 mm) x
宽13.25英寸(337 mm)x
高6英寸(152 mm)
重量 10英磅(4.5公斤)

优势与设计特色
同时发射四种频率
管道检测率最高可达每秒5英尺
以计算机为基础的数据收集 / 分析软件
动态 / 操作者自行选择增益
实时混合功能
USB接孔
1 KHz至1.2 MHz
完全数据化
操作者可自行选择驱动输出电平,0至9 V P-P
与绕线管、表面、永久或DC饱磁探头兼容
种类广泛的数据过滤器


PD 6k高速检测系统

TesTex Inc.生产的PD 6k是为配合TX-4400涡流检测仪的使用而设计的一款完全自动探头推进和手动探头拉出的高速检测系统。PD 6k系统采用压缩空气高速推进探头,推进到预设长度或管端时,系统开始检测壁厚同时操作人员按要求的检测速度拉出探头。根据检测要求,PD 6k系统可能采用两人或三个进行操作。本系统与TX-4400涡流检测仪配合使用时,至少要求操作人员将探头从检测完成的管子移至下根管子。系统可以根据检测模式设置管子编号。与TS-Map软件配合从软件图上可以导入管子列表,系统能识别每排管子数量,当检测至每排的最后一根管子时,系统自动提醒操作人员。

系统特点:
高速探头推进
最高每分钟可检8根管(10m长),一个台班可以检测2,000-2,500根换热管
基于PC的采集软件
一次检测管长可达30米
管外径从5/8” 至 2”
可检测列管和U形管
可以仅检测U型管的直管部分
三人操作下,推进部分可以离检测仪15m
PD 6k系统可以离换热管450mm
与TX-4400涡流仪直接相连
紧凑轻便
